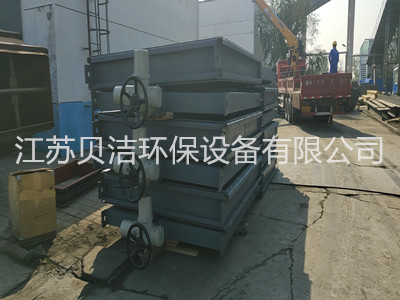

插板门

　　一、概述

　　插板门适用于锅炉冷、热风道或烟道需要关断介质流向的场合。该产品工作可靠、启闭灵活、密封严密，是火电厂锅炉系统中的重要辅机配套设备。可根据用户提供的技术要求设计制造及选用不同的材质，电动插板门采用丝杆传动，气动插板门采用气缸推动，具有运转灵活无卡涩，密封性能好等特点．设备在高温状态下工作可靠、启闭灵活、关断严密，且强度高，刚性好，坚固耐用，目前已广泛应用于全国各大火力发电厂。

　　二、特点

　　1.插板门采用全封闭式结构设计，插板开启后位于另一侧密闭的检修室内。
　　2.插板采用专用的整平板，并对插板的密封面进行车铣切屑加工,密封间隙小,密封性能好。
　　3.插板门与现场管道连接方式可以为法兰螺栓连接、插入反法兰焊接或管道直接对焊连接。

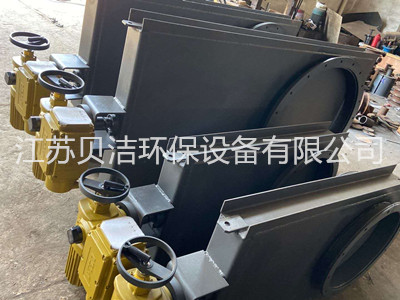

　　4.电动插板门由启闭电动装置驱动螺杆副旋转产生轴向移动，再经过导向传动螺杆套带动插板移动，抽出或推入插板，完成插板的开启或关闭动作，运行平稳可靠。
　　5.气动插板门由启闭气缸插入壳体内拉动或推动插板的开启或关闭。
　　6.电动（气动）插板门开启或关闭通过安装在插板二侧面上的滑动滚轮，使插板限制在轨导内运行，采用优化设计方案，插板移动平稳轻便，驱动力矩小。
　　7.插板门可以远距离操作或程序控制，有DCS远控接口。其中电动插板门配套机电一体化电动装置，可就地和远控操作，并配带手轮操作机构；气动插板门配套气缸并提供控制箱，可现场和远程操作。

　　1.接口尺寸，工作介质，介质流向

　　2.工作压力（P）Pa，工作温度（t)℃

　　3.管路方向（水平/垂直/倾斜）

　　4.门板开启方向，要求启闭速度

　　5.安装位置（室内/室外）

　　6.操作方式：电动/气动或手动

　　7.与管道间的连接方式（焊接/法兰连接）

　　8.订货前供方提供安装总图给需方确认
